Planta de desmineralización EDI para la central Tierra Mojada (México)
El sistema produce 15,4 m³/h de agua desmineralizada por línea, con dos líneas redundantes que pueden operar a la vez. El agua alcanza una resistividad de 16 MΩ·cm y alimenta el ciclo agua-vapor de la central.
Antecedentes: el ciclo agua-vapor exige agua de alta pureza
Una central de ciclo combinado necesita agua desmineralizada. El ciclo
Las consecuencias aparecen rápido. Sin un agua de calidad surgen incrustaciones, corrosión y deterioro por la presencia de pequeñas partículas. Todo ello reduce el rendimiento y acorta la vida de los equipos.
Tierra Mojada CCGT produce energía con tres generadores síncronos. La central genera a 18 kV, en trifásica y a 60 Hz. Para ello aprovecha la energía mecánica producida por la expansión en la turbina de vapor.
El régimen de operación es exigente. La planta trabaja en modo de carga base y, en ocasiones, en carga parcial. Se producen interrupciones y arranques del sistema de forma diaria y semanal. El aporte de agua debe mantenerse estable en todos esos escenarios.
DETALLES DEL PROYECTO
Ubicación
Tierra Mojada, México
Cliente
Central de Ciclo Combinado
Solución
Desmineralización continua por electrodesionización (EDI)
La solución de Blue Gold: dos líneas EDI redundantes

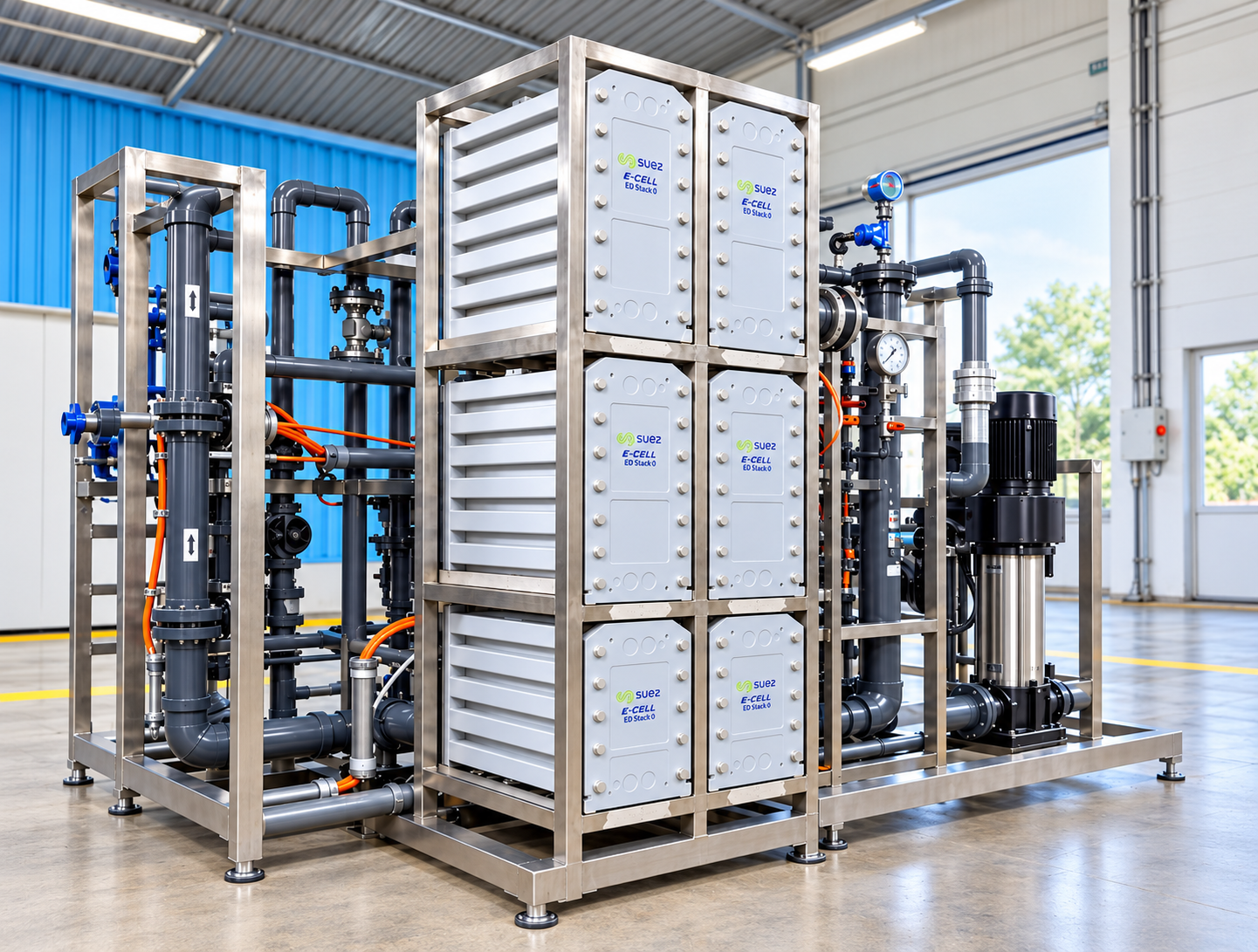

Blue Gold construyó dos líneas redundantes de desmineralización continua. El sistema se basa en electrodesionización (EDI). Las dos líneas son equivalentes y pueden operar de forma simultánea o alternada.
La EDI desmineraliza sin regeneración química. El proceso combina membranas de intercambio iónico, resinas y una corriente eléctrica continua. Las resinas se regeneran solas dentro del módulo. No hace falta almacenar ni manipular ácido y sosa de regeneración.
El diseño buscó eficiencia y continuidad de servicio. Blue Gold desarrolló una planta de tratamiento con la premisa de ofrecer un sistema eficiente y de bajo gasto energético. La calidad de los materiales empleados alarga la vida útil del conjunto.
Producción de 15,4 m³/h por línea
Cada línea produce 15,4 m³/h de agua desmineralizada. Ambas líneas pueden funcionar al mismo tiempo.
Esa redundancia permite mantener el aporte al ciclo
Microfiltración de seguridad antes de las pilas EDI
Cada línea lleva su propia carcasa de microfiltración. Se instala previamente a las pilas EDI, como filtro de seguridad.
Su función es retener partículas y proteger los módulos de desmineralización.
Control por PLC con pantalla táctil
El sistema se gobierna desde un cuadro de control propio. Incorpora un PLC y una pantalla táctil para el control y la comunicación de señales.
Así se integra la operación del conjunto con la sala de control de la central.
Resultados: agua de 16 MΩ·cm con una vida útil de 25 años
La calidad del agua obtenida es comprobable con datos. El sistema alcanza una resistividad de producto de 16 MΩ·cm. Los parámetros de salida se mantienen en niveles de traza.
El sílice y las sales quedan muy por debajo del límite. El sílice previsto en el producto es de 4,4 ppb de SiO₂. El sodio máximo previsto es de 1,4 ppb, el cloruro de 2,1 ppb y el sulfato de 2,7 ppb.
El sistema recupera casi toda el agua tratada. La recuperación máxima admisible es del 95,6%. Solo una fracción mínima del caudal se pierde en la purga del proceso.
La instalación se diseñó para durar. La vida útil del equipo es de 25 años, con 8.600 horas de operación continua al año. El tratamiento previo reduce el mantenimiento y evita paradas innecesarias.
Desmineralización de agua a medida para cada instalación
No hay dos plantas de tratamiento iguales. El caudal, la calidad del agua bruta y el régimen de operación cambian el diseño por completo. Por eso partimos siempre del análisis del agua y de los requisitos del cliente.
Blue Gold diseña, fabrica y pone en marcha plantas de agua desmineralizada. Trabajamos para el sector energético, químico, farmacéutico y alimentario. Cuéntanos tu caso y estudiamos la solución técnica más adecuada.
Preguntas frecuentes sobre la desmineralización de agua en centrales de ciclo combinado
1. ¿Qué es la electrodesionización (EDI) y cómo funciona?
La electrodesionización es un proceso continuo de desmineralización de agua. Combina membranas de intercambio iónico, resinas y una corriente eléctrica continua. Los iones atraviesan las membranas hacia las cámaras de concentrado y se eliminan con una purga. La corriente eléctrica regenera las resinas de forma permanente dentro del propio módulo. Por eso la EDI no necesita ácido ni sosa de regeneración, a diferencia de los lechos mixtos convencionales. El agua de salida alcanza resistividades muy altas, de hasta 16 MΩ·cm.
2. ¿Por qué una central de ciclo combinado necesita agua desmineralizada?
Porque el ciclo
3. ¿Qué caudal de agua desmineralizada produce la planta de Tierra Mojada?
Cada línea de electrodesionización produce 15,4 m³/h de agua desmineralizada. La planta cuenta con dos líneas redundantes que pueden operar de forma simultánea. Esa configuración permite mantener el aporte de agua al ciclo
4. ¿Qué calidad tiene el agua tratada?
El sistema alcanza una resistividad de producto de 16 MΩ·cm. El sílice previsto en el producto es de 4,4 ppb de SiO₂, el sodio máximo de 1,4 ppb, el cloruro de 2,1 ppb y el sulfato de 2,7 ppb. Son valores de traza, adecuados para el agua de aporte de un ciclo
5. ¿Qué ventajas tiene la EDI frente a un lecho mixto de resinas?
La EDI funciona en continuo y se regenera por vía eléctrica. No requiere almacenar, dosificar ni neutralizar ácido clorhídrico ni sosa cáustica. Eso elimina los riesgos de manipular productos químicos y reduce la generación de efluentes. La calidad del agua es constante, sin las variaciones típicas del final de ciclo de una resina. También ocupa menos espacio y necesita menos intervención del operador. A cambio, exige un agua de entrada bien acondicionada, normalmente osmotizada.
6. ¿Por qué se instala una microfiltración antes de las pilas EDI?
Porque los módulos de electrodesionización trabajan con canales muy estrechos. Cualquier partícula en suspensión puede bloquearlos y reducir el rendimiento del sistema. Por eso cada línea lleva su propia carcasa de microfiltración de seguridad, instalada previamente a las pilas EDI. Ese filtro actúa como última barrera antes de la desmineralización. Su función es proteger los módulos, alargar su vida útil y evitar paradas por ensuciamiento.
